很多人第一次接触红外热像仪时，都会有一个疑问：为什么有的红外热像仪几千块、几万块就能买到，而制冷型红外探测器动辄几十万、上百万，甚至更高？答案很简单，但背后的技术链条很长。

制冷型红外探测器贵，不是因为它多了一个“制冷”功能，而是因为它本质上是一套低温光电系统。 它不是普通相机芯片，也不是简单的热成像模块，而是由：红外敏感材料、焦平面阵列、ROIC读出电路、铟柱互连、真空杜瓦、低温制冷机、精密标定测试 共同组成的一整套高端系统。真正贵的地方，不是某一个零件，而是每一个环节都难。

红外探测器主要分两大类：一种是非制冷型红外探测器，常见于普通热像仪、工业测温、安防、消防、车载辅助感知等场景。

另一种是制冷型红外探测器常见于远距离监视、导引头、机载光电吊舱、科研成像、气体成像、高速热分析、天文观测等高端场景。两者最大的区别在于：非制冷型更多是在感知“温度变化”；制冷型更多是在直接探测“红外光子”。

非制冷探测器通常依靠微测辐射热计吸收红外辐射后产生温升，再把温升转换成电信号。制冷型探测器则使用 InSb、MCT、T2SL、QWIP 等半导体材料，直接吸收红外光子，产生电子-空穴对，再通过读出电路形成图像。所以制冷型探测器的优势很明显：它能看得更远、响应更快、灵敏度更高、波段选择更精准，也更适合弱信号、小目标、远距离和高速场景。但代价也很明显：它必须在低温下工作。

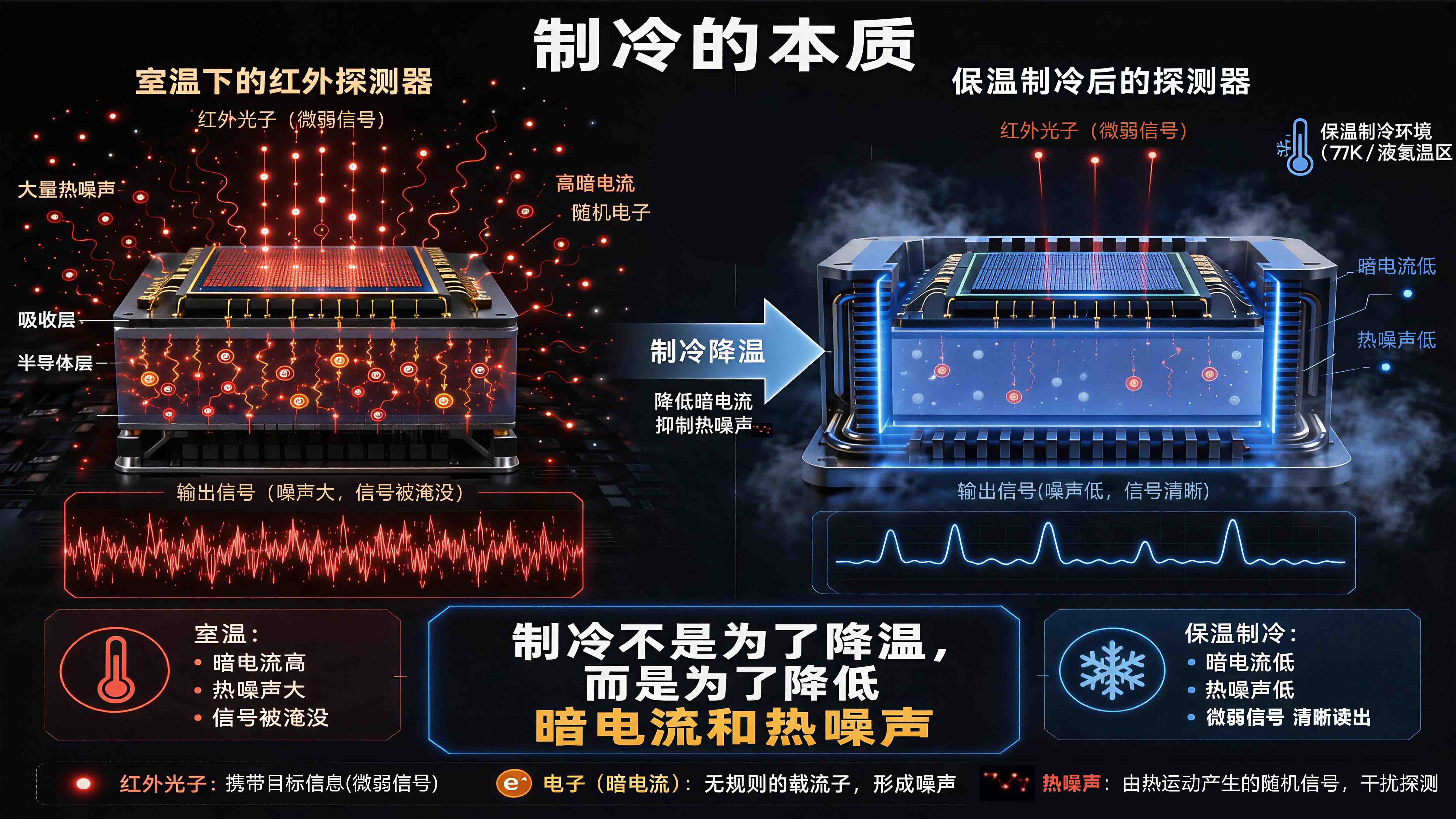

红外波段，尤其是中波红外和长波红外，光子能量比可见光低很多。为了吸收这些低能量红外光子，探测器材料通常需要很窄的禁带宽度，也就是所谓的窄带隙半导体材料。问题来了。窄带隙材料虽然容易吸收红外光子，但在常温下也很容易被热激发，产生大量不需要的载流子。这些载流子不是目标信号，而是噪声。在红外探测器里，这种噪声通常表现为暗电流。暗电流越大，图像噪声越高，微弱目标越容易被淹没。所以制冷的核心目的不是为了让设备“凉快”，而是为了： 降低暗电流，压低热噪声，让真正的红外信号浮出来。这就是制冷型红外探测器的底层逻辑。它贵，是因为它要在极低噪声环境下，把非常微弱的红外光子信号稳定读出来。

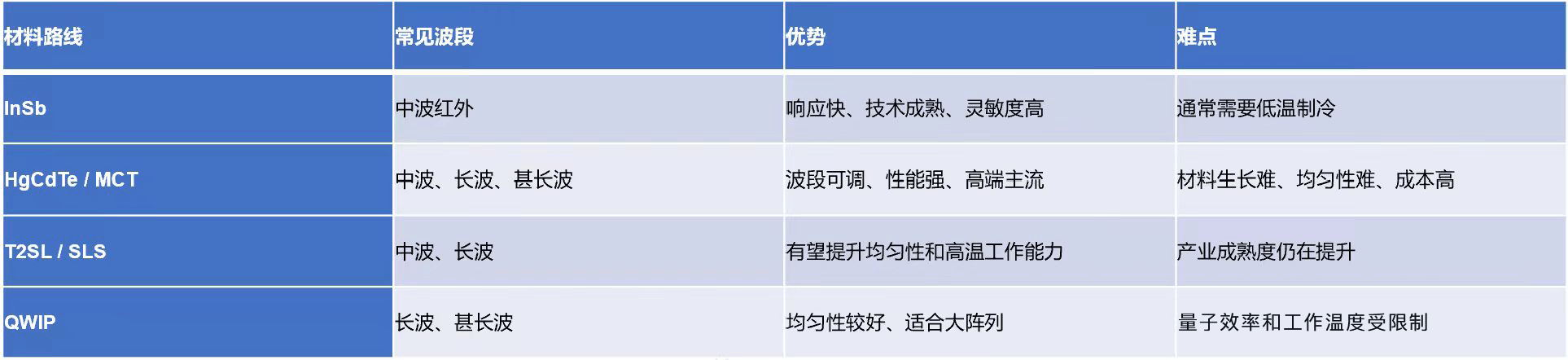

普通可见光相机主要依赖硅材料。硅产业成熟、规模巨大、工艺稳定，所以成本可以被摊薄。但制冷型红外探测器不能简单用硅解决。它常用的是更复杂的红外半导体材料，比如：其中 MCT，也就是碲镉汞，是高端制冷红外探测器中非常重要的一条路线。它的优势是可以通过材料组分调节带隙，从而覆盖不同红外波段。但难点也正来自这里。材料组分稍微不均匀，探测器的截止波长、响应率、暗电流、噪声水平就可能发生变化。这不像普通硅芯片，工艺窗口很宽、产业链非常成熟。红外材料的外延生长、缺陷控制、表面钝化、刻蚀损伤、均匀性控制，都直接决定最终器件能不能用。所以第一层贵，是材料贵。更准确地说，是：红外材料不是普通材料，而是高难度、高一致性、高纯度的窄带隙半导体材料。

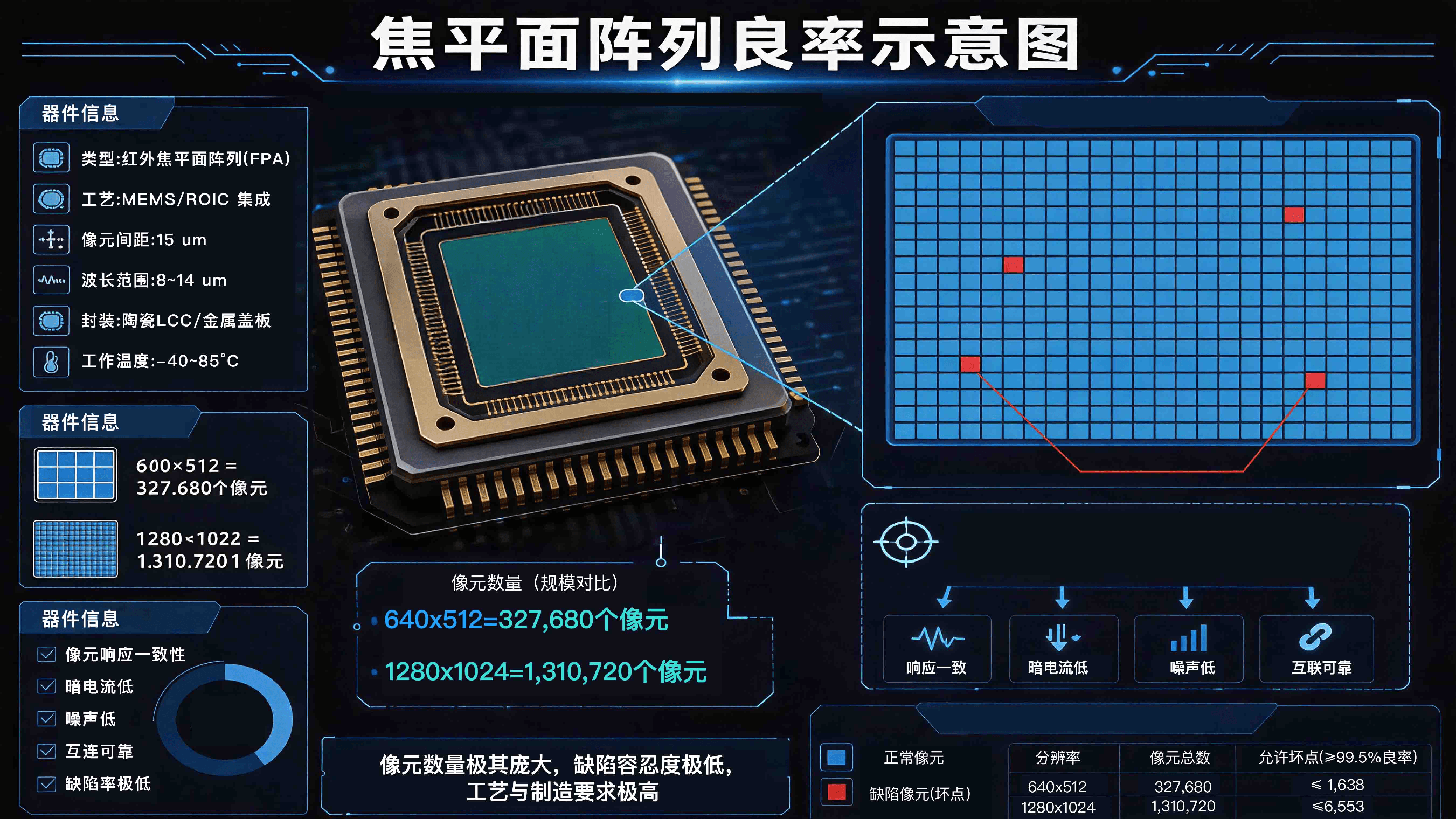

红外探测器不是只做一个像元。真正用在热像仪里的，是焦平面阵列，也就是 FPA。一个 640×512 的阵列，有 327,680 个像元。一个 1280×1024 的阵列，有 1,310,720 个像元。更高规格的大面阵，像元数量还会继续增加。这里的难点在于：不是做出一个像元就可以，而是要让几十万、上百万个像元同时满足要求。每个像元都要具备尽可能一致的：响应率；暗电流；噪声；截止波长；动态范围；坏点率；热循环稳定性。这就带来一个很现实的问题：阵列越大，良率越难。如果材料上有缺陷，某些像元就会响应异常。如果工艺不稳定，就会出现坏点、亮点、暗点、条纹、非均匀性。如果阵列一致性不好，后端算法再怎么校正，也很难获得高质量图像。所以焦平面阵列的贵，贵在两个字：良率。红外探测器最难的不是“能不能做出来”，而是能不能批量做出高一致性、高可操作像元率、高稳定性的阵列。

红外探测材料负责把红外光变成电信号。但真正把这些微弱电信号读出来的，是 ROIC，也就是读出集成电路。ROIC 可以理解为制冷型红外探测器的“神经系统”。它需要完成几件事：接收每个像元产生的微弱电流；对信号进行积分、存储、放大；控制曝光时间和积分时间；实现高动态范围读出；把大量像元数据高速输出；尽可能减少自身引入的读出噪声。制冷型红外探测器面对的是弱光子信号。信号本来就很小，如果 ROIC 自身噪声太大，前端材料再好也没用。这也是为什么高端红外探测器不仅拼材料，也拼读出电路。尤其在高速成像、远距离识别、小目标探测、导引头、气体成像等场景里，ROIC 的能力直接影响整机性能。所以第三层贵，是读出电路贵。它不是普通的 CMOS 配套电路，而是要配合低温红外探测阵列工作的低噪声、高动态范围、高速读出系统。

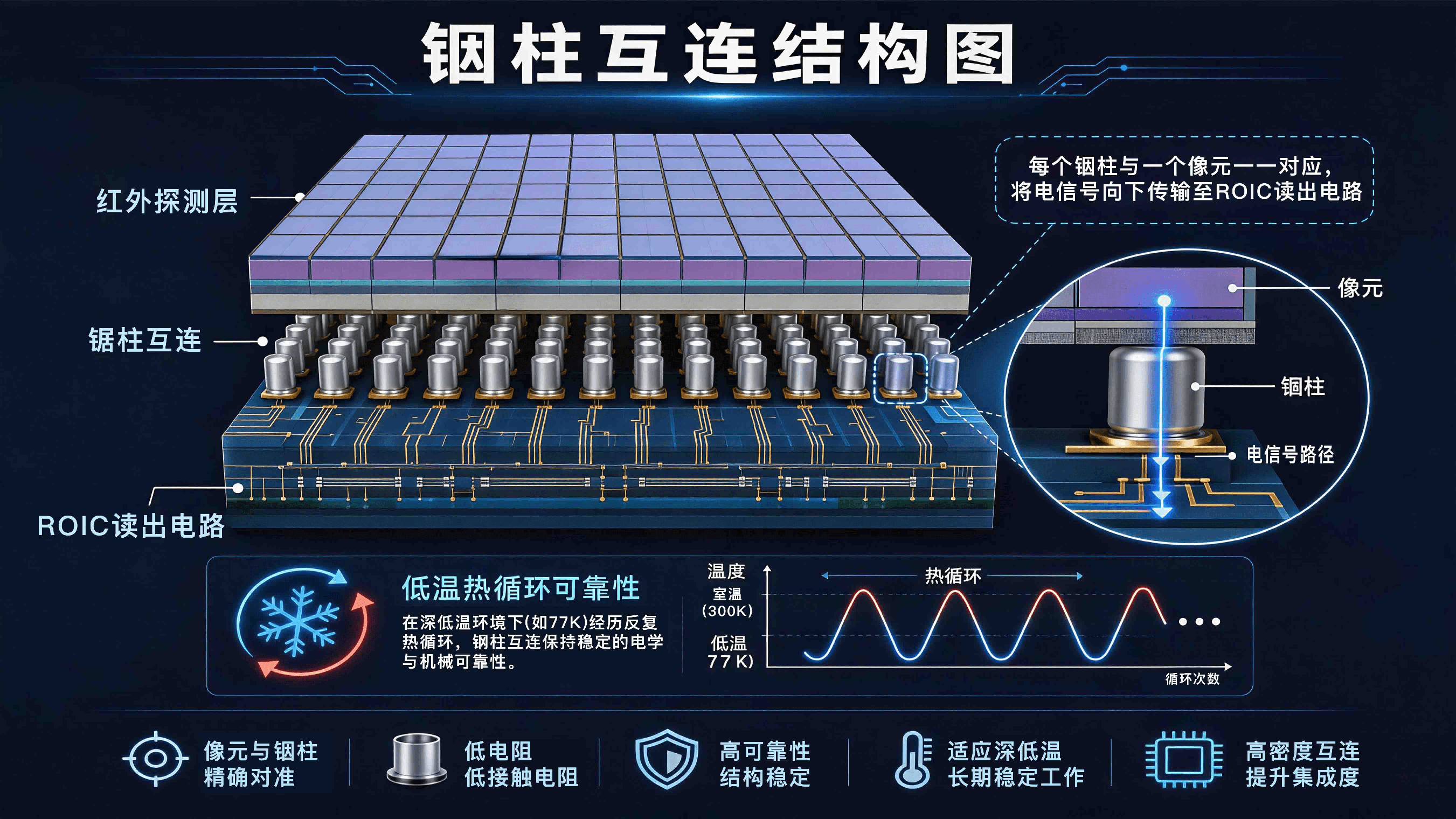

制冷型红外焦平面阵列通常不是单片集成结构，而是混成结构。上面是红外探测器阵列。下面是硅基 ROIC 读出电路。中间靠一个个微小的铟柱凸点连接。也就是说，每一个红外像元，都要和下面对应的读出电路像元精准连接。如果是 640×512 阵列，就需要 32 万多个像元级连接点。如果是 1280×1024 阵列，就需要 131 万多个连接点。这一步极其考验工艺。难点包括：铟柱尺寸要一致；上下芯片要精准对准；压合过程不能损伤阵列；每个连接点都要导通可靠；低温热循环后不能开裂；材料热膨胀不匹配不能导致失效。红外探测器工作时会经历室温到低温的反复变化。材料一冷一热，就会产生应力。如果互连不可靠，坏点会增加，甚至整片阵列失效。所以第四层贵，是像元级混成互连贵。这不是普通焊接，而是高密度、高精度、高可靠性的微互连工程。

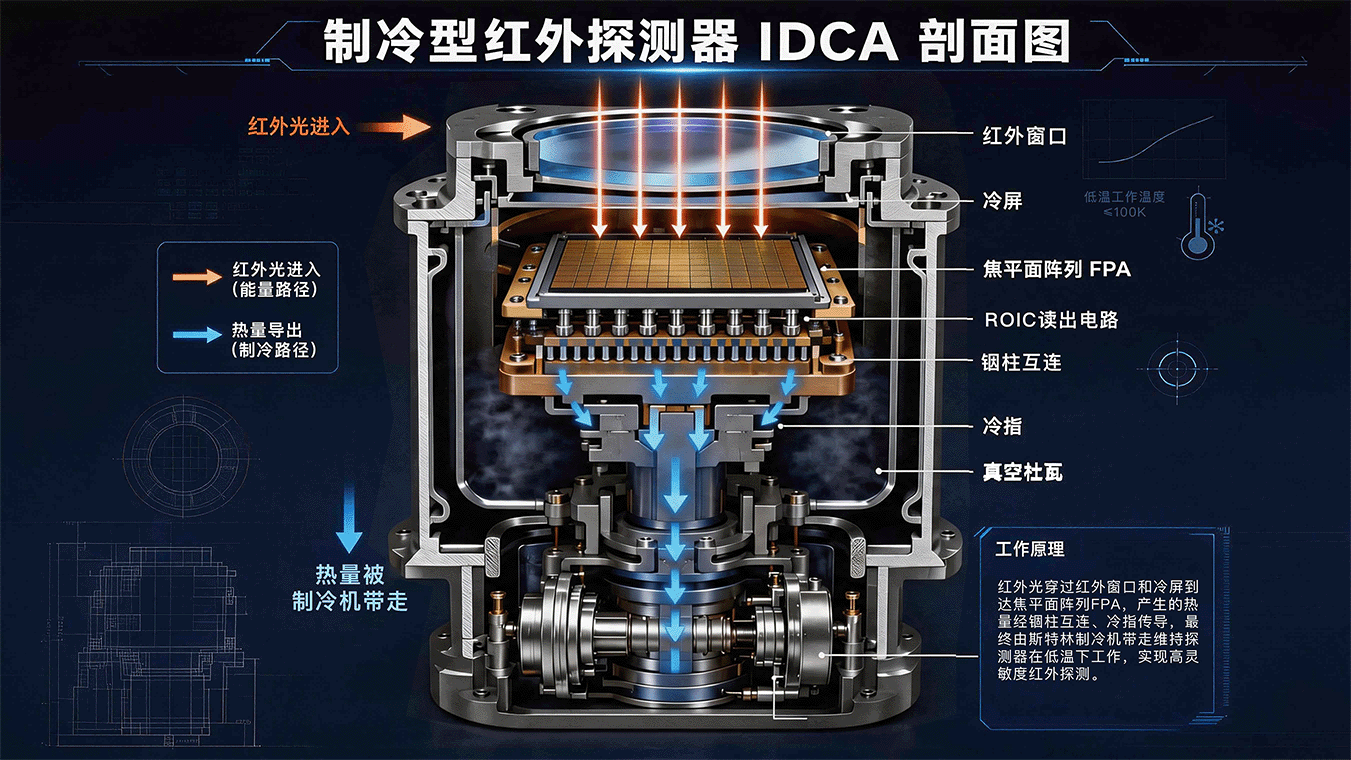

很多人以为杜瓦只是一个金属壳。其实在制冷型红外探测器里，杜瓦是非常关键的低温封装系统。它的作用不是简单保护芯片，而是为探测器创造一个稳定、清洁、低热负载的低温环境。一个典型杜瓦里面可能包括：红外窗口片；真空腔体；冷屏；冷指；吸气剂；电气引线；低热导支撑结构；与制冷机连接的热接口。杜瓦最重要的作用有三个。第一，隔热。探测器要保持低温，如果外部热量不断传进来，制冷机就会很吃力，功耗上升，温度稳定性变差。第二，保真空。如果内部真空不好，空气分子会带来热传导，水汽和污染物还可能在低温表面凝结，影响探测器性能。第三，控背景。红外探测器不仅会看外部目标，也会看到系统内部自身的热辐射。冷屏、光阑和窗口设计，就是为了减少内部杂散红外辐射。所以杜瓦不是包装件。它更像一个微型低温生命舱。没有高质量杜瓦，探测器材料再好，也无法长期稳定工作。

制冷型红外探测器里的制冷机，不是风扇，也不是普通散热片。它通常是微型斯特林制冷机、脉管制冷机等低温制冷装置。它要在很小的体积内，把探测器冷端降到几十 K 到一百多 K 的低温区间，并且长期稳定运行。它的难点包括：低温制冷效率；小型化；低功耗；低振动；低噪声；长寿命；快速启动；高可靠密封；冷端温度稳定性。尤其在机载、车载、舰载、弹载等应用中，制冷机还要面对振动、冲击、温度变化、长期工作等复杂环境。这也是为什么制冷型红外探测器不仅买得贵，用起来也贵。因为制冷机有寿命，有维护周期，也会影响整机功耗、体积、重量和可靠性。如果说红外材料是“眼睛”，ROIC 是“神经”，杜瓦是“生命舱”，那么制冷机就是整套系统的“低温心脏”。

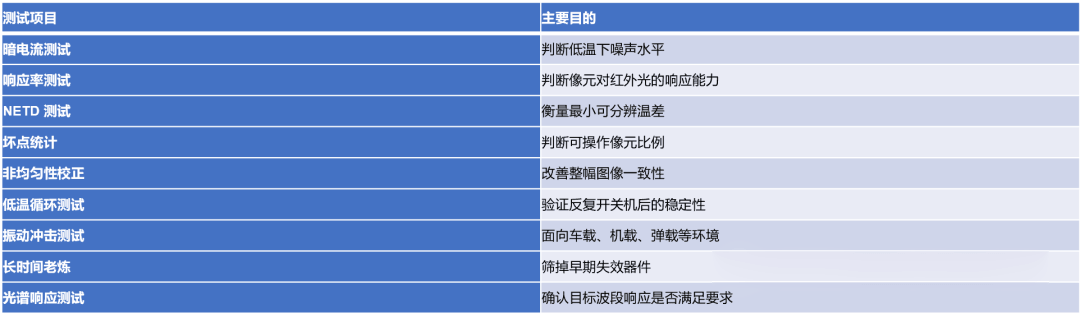

制冷型红外探测器生产出来之后，还不能直接交付。它需要经过大量测试、筛选、标定和老炼。常见测试包括：

这一步的成本经常被低估。高端用户买的不是一颗“能亮”的芯片，而是一颗在规定温度、规定波段、规定噪声、规定坏点率、规定可靠性条件下稳定工作的探测器。尤其是防务、航天、科研、气体成像和远距离监视场景，对性能一致性和可靠性要求非常高。这就决定了制冷型红外探测器不能像消费电子芯片一样，只追求规模和低价。它追求的是高性能、高可靠和长期稳定。

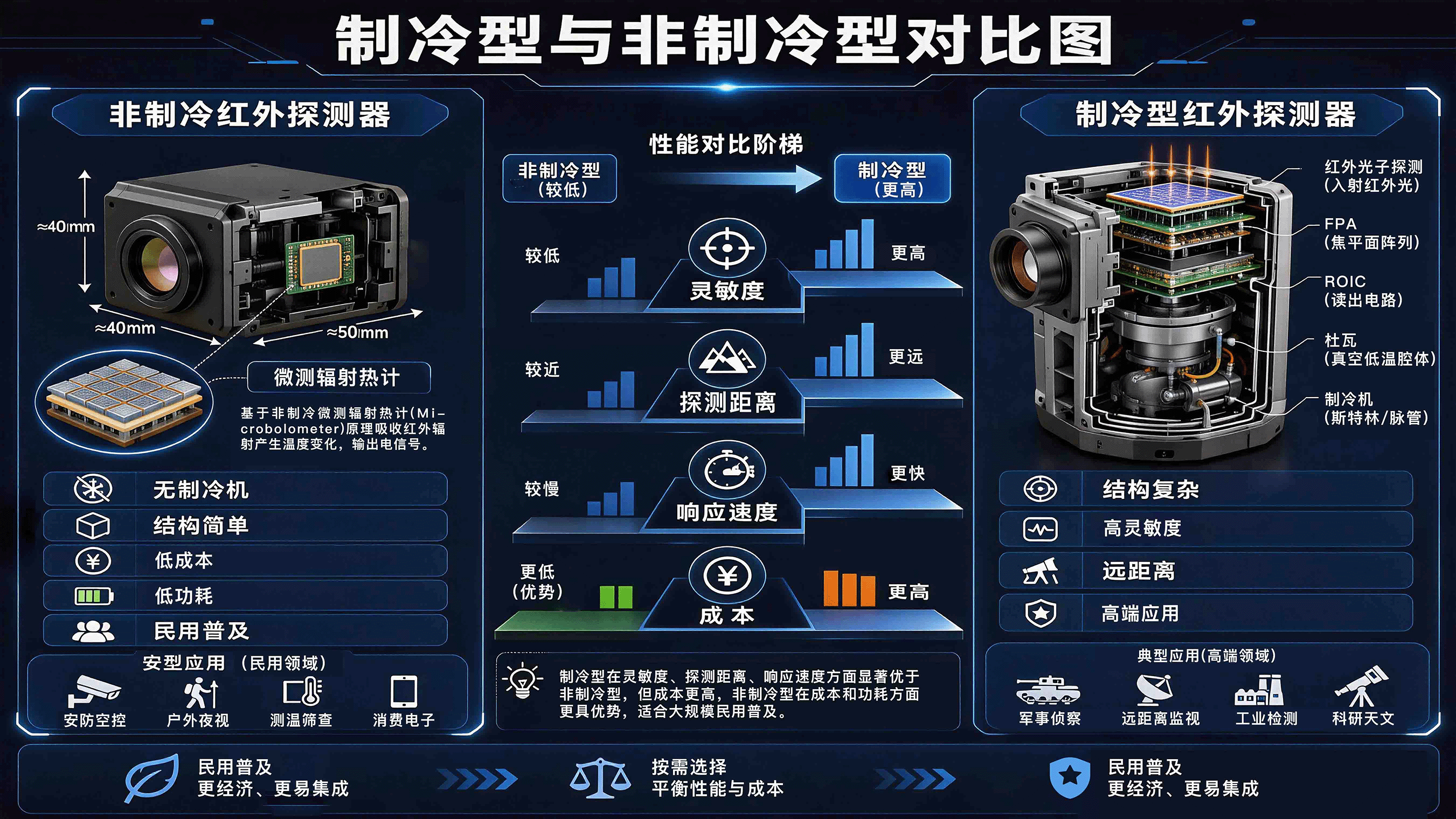

理解了制冷型为什么贵，再看非制冷为什么便宜，就很清楚了。非制冷红外探测器通常不需要低温制冷机。也不需要复杂的真空低温杜瓦。它的系统结构更简单，体积更小，功耗更低，生产规模更大，所以价格可以降下来。这也是为什么非制冷热像仪可以广泛用于：电力巡检；建筑检测；消防搜救；工业测温；安防监控；车载夜视；消费级热成像。但非制冷也有局限。它通常在灵敏度、响应速度、探测距离、光谱选择性、小目标识别能力上不如制冷型。所以两者不是简单替代关系。更准确地说：非制冷解决“够用、便宜、轻便、普及”的问题。制冷型解决“更远、更灵敏、更快、更精准”的问题。

会降，但不会像普通摄像头芯片那样快速降价。制冷型红外探测器的降本方向主要有几条。第一 HOT 高工作温度探测器。如果探测器能在更高温度下保持低暗电流，就可以降低制冷机压力，减少功耗、体积和维护成本。第二 T2SL / SLS 等新材料路线成熟。如果这类材料能进一步提升均匀性、良率和高温工作能力，就有机会在部分场景中降低成本。第三 大面阵制造良率提升。焦平面阵列的良率一旦提升，单颗探测器成本会明显下降。第四 晶圆级封装和混成互连工艺进步。如果铟柱互连、ROIC、杜瓦封装进一步标准化，系统成本也会下降。第五 制冷机小型化、长寿命化。制冷机越小、越省电、寿命越长，整机的使用成本就越低。但即便如此，制冷型红外探测器仍然很难变成普通消费级芯片的价格。原因很简单：它的成本不是单点成本，而是系统成本。材料、阵列、读出、互连、杜瓦、制冷、标定，每一个环节都不能太便宜，也不能太粗糙。

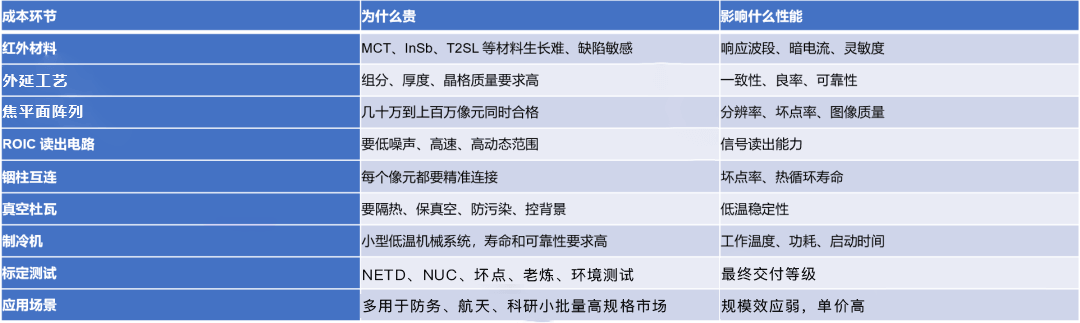

制冷型红外探测器为什么贵？因为它不是一颗普通芯片。它是一套把红外光子、低温材料、微纳阵列、读出电路、真空封装和精密制冷结合在一起的复杂系统。它贵在材料，贵在阵列，贵在读出，贵在互连，贵在杜瓦，贵在制冷机，也贵在长期稳定可靠的工程能力。一句话总结：制冷型红外探测器贵的不是“能看见热”，而是能在极低噪声下，把远处、微弱、快速、特定波段的红外光子稳定读出来。这也是为什么它长期用于高端装备、远距离探测、科研成像、气体检测、航空航天和精密测量场景。普通热像仪看的是温度。制冷型红外探测器看的，是更远、更弱、更快、更难被捕捉的红外光子信号。
